防雷接地预留预埋施工质量控制要点

来源：发布时间：2022-07-11

本做法适用于工业与民用建筑工程中电气防雷接地预留预埋施工工艺流程材料进场 → 施工准备 → 现场测量 → 施工定位 →现场标识 →安装焊接→ 验收合格→ 工程隐蔽施工要点1、接地装置

（1）自然接地网格利用结构梁两根（梁内外两边面筋）螺纹主筋≥φ16；当＜φ16时，应采用四根结构螺纹钢筋替代；纵横形成防雷接地水平自然接地体网格；接地网主筋接头和网格交叉部位宜采用φ10的欧姆弯圆钢搭接跨接；搭接方式、搭接长度和焊接质量符合国家设计与验收规范；接地网格线路及引下线连接采用油漆标识；标记长度宜为50mm，间距1.5~3米，布置均匀；便于自检（查漏）、互检、专检与隐蔽前验收。

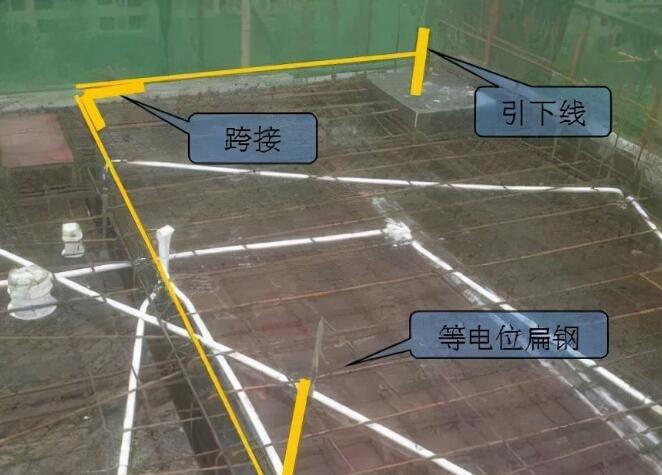

（2）自然接地桩基利用结构桩基内两根螺纹主筋≥φ16作为防雷接地垂直自然接地体。土建破桩后利用φ10圆钢引上至水平接地网格连接或利用结构基础平台钢筋网跨接搭接至水平接地网格，引上位置做好油漆标识，标记长度宜为50mm；便于自检（查漏）、互检、专检与隐蔽前验收。防雷接地预留预埋施工质量控制要点2、接地引下线利用结构柱内两根（同方向对角）螺纹主筋≥φ16，当＜φ16时，采用四根结构螺纹钢筋。根据防雷等级保证防雷引下线的间距符合设计要求距离；引下线主筋接头和均压环交叉部位采用φ10的欧姆弯圆钢搭接跨接；搭接方式、搭接长度和焊接质量符合国家设计与验收规范；引下线线路采用油漆标识；在每层引上位置处标记；利于自检（查漏）、互检、专检与隐蔽前验收。特别是结构柱瘦小或有转换位置的部位，做好引下线标识，保证建筑物引下线从上到下贯通形成良好的电气通路。3、测试点与预留接地预埋宜采用热镀锌扁钢或热镀锌圆钢预留在金属接线盒内；接线盒宜固定在柱内钢筋上，并紧贴柱子模板；设备房、高低压室、电梯机房等部位需预留接地点的部位，宜采用钢板预留，钢板应与引下线直接连通，钢板应紧贴模板。门窗、幕墙接地预留点宜采用热镀锌圆钢或扁钢；测试点预留高度为室外地坪上0.5m，断接卡宜室外地坪上1.8m；室内设备房预留点宜为室内地坪上0.3m。
